カーストッパー|合成ゴム製衝撃吸収材|プラットホーム・クッション

PCC-6010

PCC-6010

受注生産

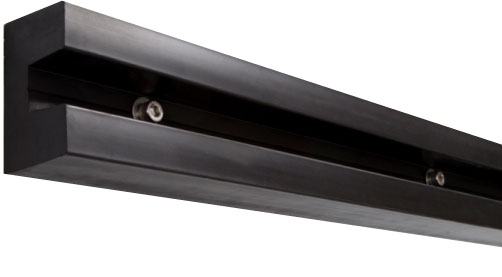

PCC-6010 C型ゴムバンパー

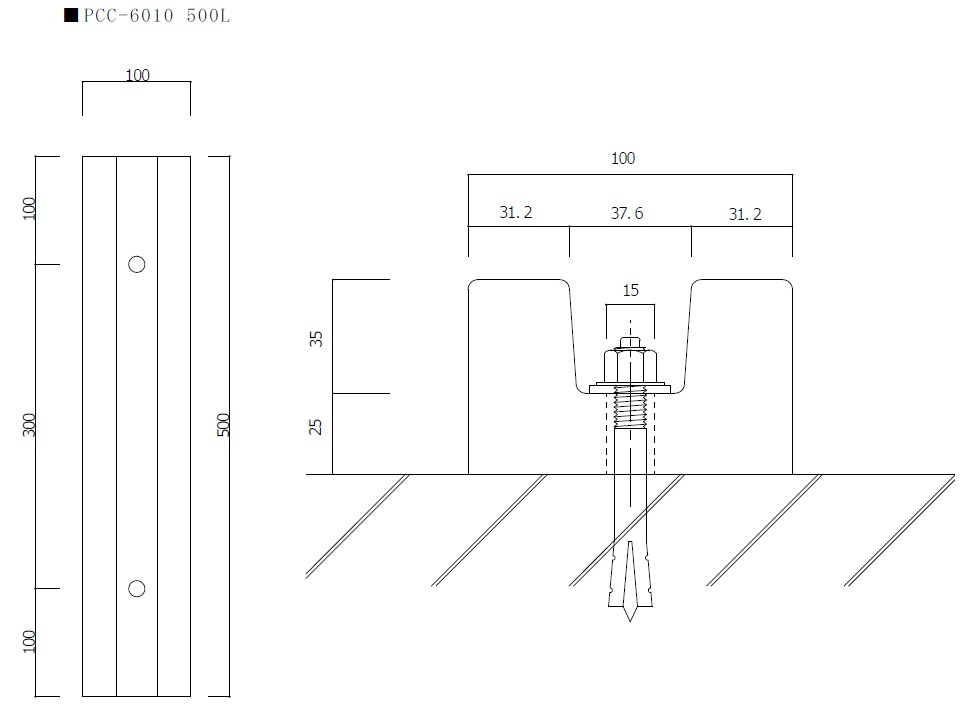

PCC-6010-500L

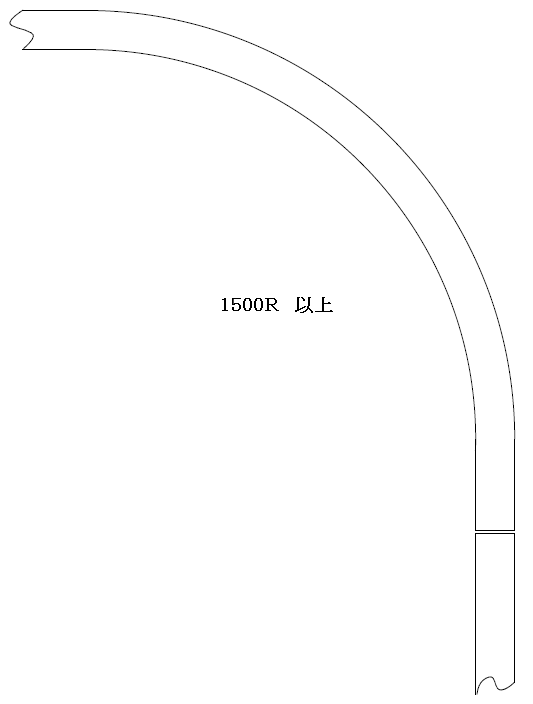

PCC-6010は、緩やかな曲面にも取付が可能です。
PCC-6010-R

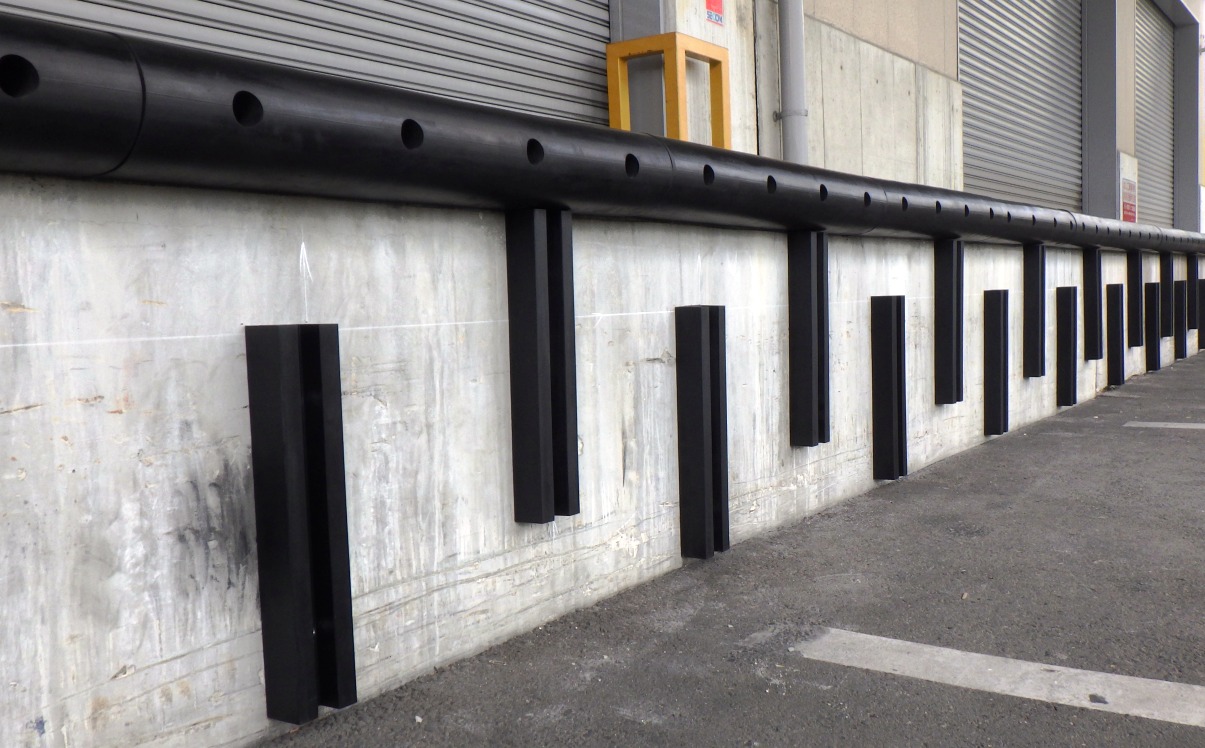

バンパーステップ止めPCC-6010
PCC-6010を500mmにカットして縦方向に設置しました。上部水平方向はPCS-100

  • 生産形態  受注生産 押出成形 要納期
  • 型番    PCC-6010
  • 材質    合成ゴム(SBR)
  • 硬度    75度(自動車のタイヤ程度)
  • 寸法    60mm×100mm 長さ=2000mmまで製作可能(穴ピッチご指示通り)
  • 重量    7.3kg/1m
  • 寸法公差  ±2.5mm
  • 特徴
    • 緩やかなR面にも対応
    • 緩衝材として多用途
    • 高耐久
  • 用途
    • 縦付けプラットフォーム緩衝材として(注1)
    • ガードレールとして
  • 製品安全データMSDS

取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。


    (注1);プラットホームに水平方向に設置する場合に、PCC-6010YNSをご用意しております。

寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。

proposal

提案

大きくプロテクトガードできコストパフォーマンスも

製品に穴あけをする動画



インパクトドライバーを使用して穴あけをする方法


  1. 鉄鋼ドリルキリ、約3~4mmで目印の貫通孔をあける
  2. 木工ドリルキリ(動画では15mmを使用)で裏面を約半分あける
  3. 表面より貫通孔をあける
  4. 以上
    鉄鋼ドリルで目印の穴あけをしないで、直接木工ドリルで穴あけも可能ですが
    表裏両面から穴あけしたほうが、早くてきれいに穴あけが出来ます。
    また、木工用のキリの他に竹用のキリも早く穴あけが可能です。
    ボール盤を使用して穴あけする場合はこの限りではありません。

参考:ドリルのキリに潤滑剤などを塗布すると、なおキリへの負担が軽減されます。
