カーストッパー|合成ゴム製衝撃吸収材|プラットホーム・クッション

PCD-1315/1315Y

PCD-1315/1315Y

やまつプラットホームクッション

やまつプラットホームクッションD型中空タイプ一覧

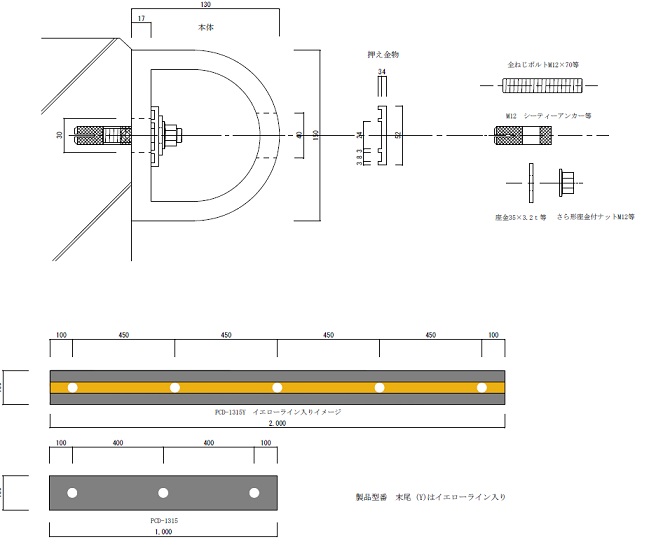

PCD-1315/1315Y

  • 生産形態  受注生産 押出し成型
  • 製品名   プラットホームクッションD型
  • 型式    PCD-1315 PCD-1315Y(イエローライン入り)
  • 材質    合成ゴム
  • 定尺    2000mm
  • 重量    約23㎏/2m(PCD-1315) 約24㎏/2m(PCD-1315Y)
  • 寸法公差=ドイツ技術者協会:VDI-2005 3級に準ずる
    • 長さ公差=±5mm
  • 製品安全データ 中空タイプ
    一口メモ製品の取付けと寸法公差について

    取付には、ボルトナットのほかに外径約32~36φ程度の平ワッシャーが必要です


    • 主な使用用途
      • プラットホームに
      • 船舶に
      • 港に
      • 空港に
      • 工場に
      • ★★★☆☆
  • 130×150サイズ価格比較表
型式ゴム厚(mm)定価/m最長
PCD-131517±224,500-2000mm
PCS-15019±227,500-2000mm
PCD-1315-t3028±232,500-2000mm
PCD-1315Strong36±240,000-1500mm
PCD-1315RD無垢46,000-1000mm


取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。

寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。


PCD-1315のアップグレード製品は、PCS-150です。

この製品のアップグレード版は、こちらから

出隅コーナー CDL-1315 (オプションパーツ)

  • 生産形態  受注生産 金型成型
    130×150サイズ用の出隅コーナーです
  • ゴム厚=取付面約20t D面約15t
  • 寸法公差±2mm

    CDL-1315-1

    CDL-1315-5

    CDL-1315、1315サイズ用出隅コーナー

CDL-1315取付要領

CDL-1315アンカー

アンカーの選択
1、両方雌♀アンカー使用=OK
2、片側雄♂アンカー、片側雌♀アンカー使用=OK
3、両方雄♂アンカーはNG





後方荷役

後方荷役に向いています
