PCD-5050

PCD-5050

やまつプラットホームクッションD型中空タイプ一覧

カーゴストッパー

PCD-5050 50mm×50mmサイズのカーゴストッパー

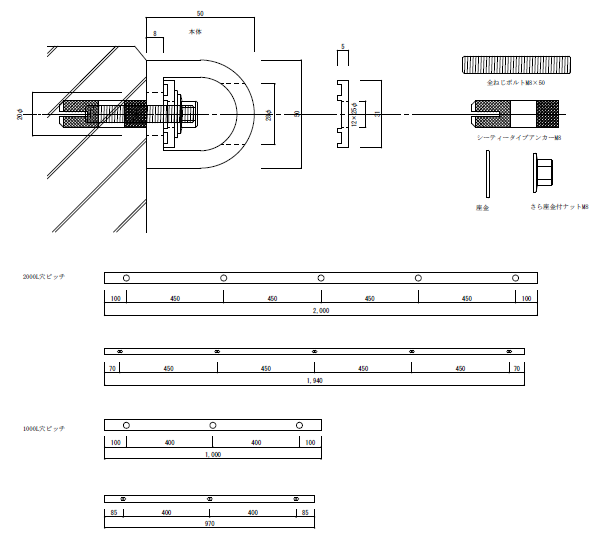

PCD-5050詳細図

50mm×50mmのD型中空タイプで、
カーゴ台車を利用される百貨店やスーパーマーケットのバックヤード等で使用される事が多く、床から約300mmと約1200mmの高さに水平方向に2段で取り付ける場合もあります。
また、マンションのゴミ庫のキャリーカーゴ当たりにも採用されたり
貨物用エレベーターの内部・小型トラックの荷台・大型鉄扉の消音材
移動階段の当たり止め・朝礼台の廻り・車両整備場のピット廻り
ゴルフ場のカート置き場などに床付けの車止めとして、さまざまな場所に比較的多用途に利用されている製品です。

  • 主な使用用途
    • 商業施設のバックヤードの通路部に
    • ごみ庫のキャリーカーゴ当たりに
    • カットして小型貨物車後部の緩衝材として
    • 病院や保険施設の厨房の出入り口付近に配膳車ガードとして
    • 工場・倉庫などの柱ガードに

取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。
  • アンカー打設と取付作業は、同じ事業者が施工することを推奨いたします

寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。
