カーストッパー|合成ゴム製衝撃吸収材|プラットホーム・クッション

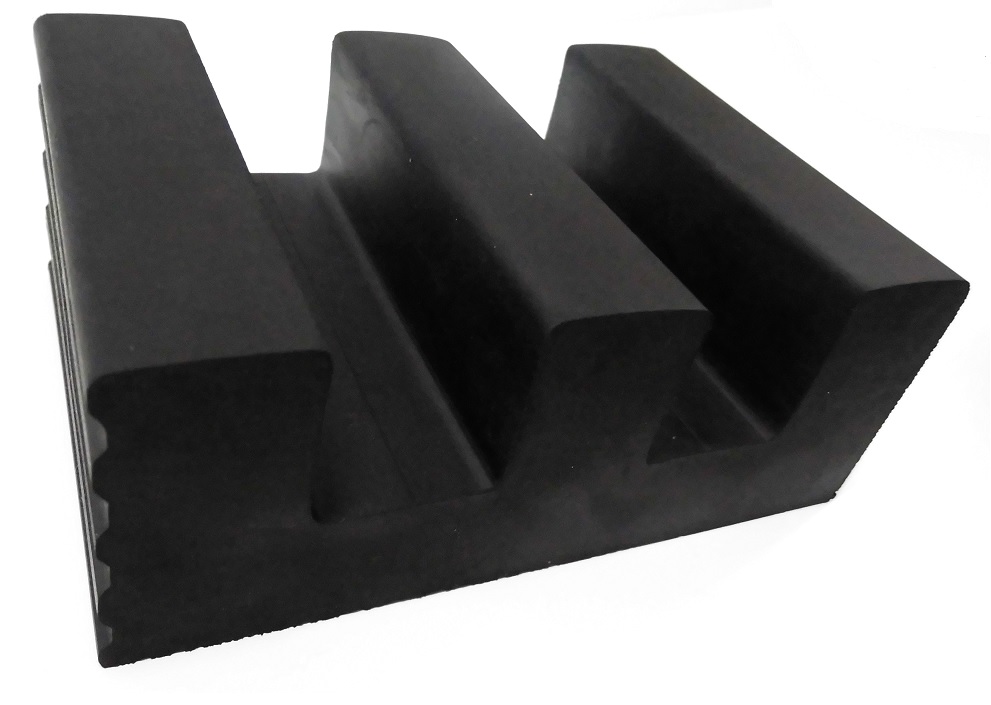

PCE-6015NS

PCE-6015NS


上面滑り止めノンスリップ加工品

新E型バンパーPCE-6015シリーズ



画像の説明




  • 生産形態  受注生産 押出し成型 要納期
  • 型式    PCE-6015NS
  • 材質    SBR
  • size    60×150
  • 定尺    2000L
    • 穴位置や大きさについては、若干の誤差が生じます。

取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。

寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。

blocks_rubber_bumper (1)
