カーストッパー｜合成ゴム製衝撃吸収材｜プラットホーム・クッション

PCE-6015YNS-1(N)

• 生産形態　　受注生産　押出成形　要納期
• 型式　　　　PCE-6015YNS-1(N)
• 材質　　　　合成ゴムSBR（本体）　Steel 2.3t焼付け塗装（フレーム）
• 色　　　　　黒（本体）黄（フレーム）
• 定尺　　　　2000ｍｍ
• 重さ　　　　約20kg/2ｍ
• 特徴　　　　上面ノンスリップ溝付き
  　　　 　　　イエローフレーム入り
  　　　 　　　現行E型バンパーの中間サイズ
• 寸法公差±3ｍｍ
• 製品安全データMSDS
  製品の取付けと寸法公差について



製品により穴位置や長さ等に寸法公差が生じますので、横方向に連続して取り付ける場合は、1本ずつ採寸し1本取り付けてから次の1本の取り付け作業を行ってくださいまた、今後のメンテナンスを考慮して30~50ｍｍ程度のクリアランスを確保して取り付けをお勧めします。

取付要領

• 製品により穴位置や長さ等に寸法誤差が生じます
• 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
• アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
• 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください　また、可能であれば水平方向に連続して取り付ける場合は約30～50ｍｍのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。
• アンカー打設と取付作業は、同じ事業者が施工することを推奨いたします



寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。

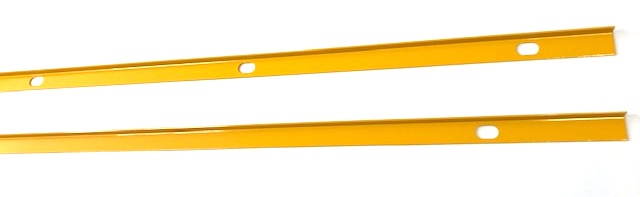

イエローフレーム

• イエローフレーム
  • 長さ1980ｍｍ

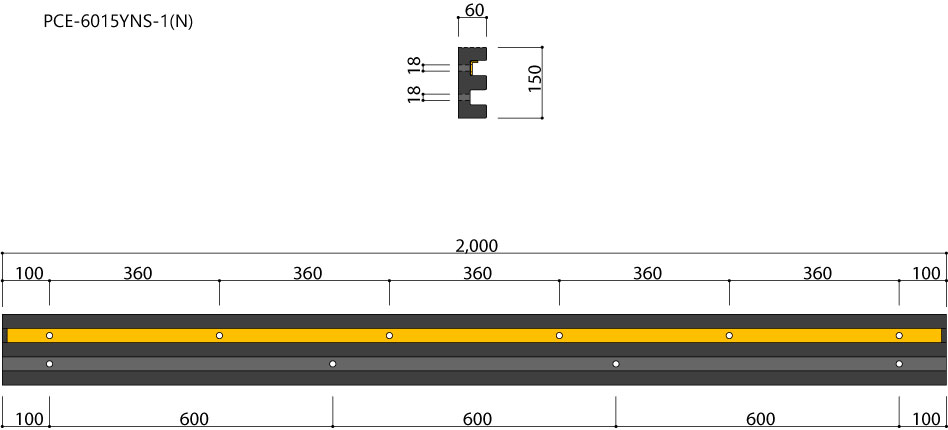

  • 定尺用（右図）　90+（360ピッチ×5）+90　6穴
  • 乱尺用（左図）　両端140に2穴のみ　追加穴あけ可能

納まり

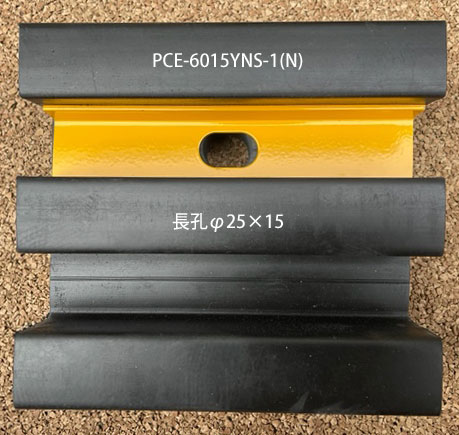

■イエローフレームの穴径　φ25×15

■M10を使用

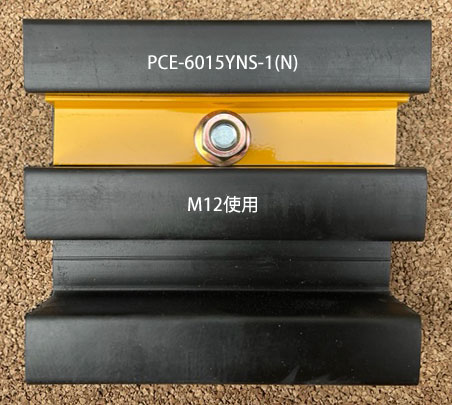

■M12を使用

他にイエローフレームレスのPCE-6015NSもあります
