カーストッパー｜合成ゴム製衝撃吸収材｜プラットホーム・クッション

PCD-7070

• 生産形態　　受注生産　押出し成型
• 製品名　　　カーゴストッパー
• 型式　　　　PCD-7070
• 本体材質　　合成ゴム　
• 定尺　　　　2000ｍｍ
• 重量　　　　約8.4㎏/2ｍ
• 寸法公差＝ドイツ技術者協会:VDI-2005　3級に準ずる
  • 寸法公差については、ゴム製品の寸法公差表を参照下さい
  • 長さ公差＝±0.25％
    製品の取付けと寸法公差について
• 製品安全データ　中空タイプ

  取付には、ボルトナットのほかに、外径22～25φの平ワッシャーが必要です。

• 主な使用用途
  • 商業施設のバックヤードの通路部やごみ庫のキャリーカーゴ当たりに
  • カットして大型貨物車後部の緩衝材として
  • カートの車止めとして
  • ★★★★☆



取付要領

• 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
• アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
• 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください　また、可能であれば水平方向に連続して取り付ける場合は約30～50ｍｍのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。
• アンカー打設と取付作業は、同じ事業者が施工することを推奨いたします



２段配置例（参考）

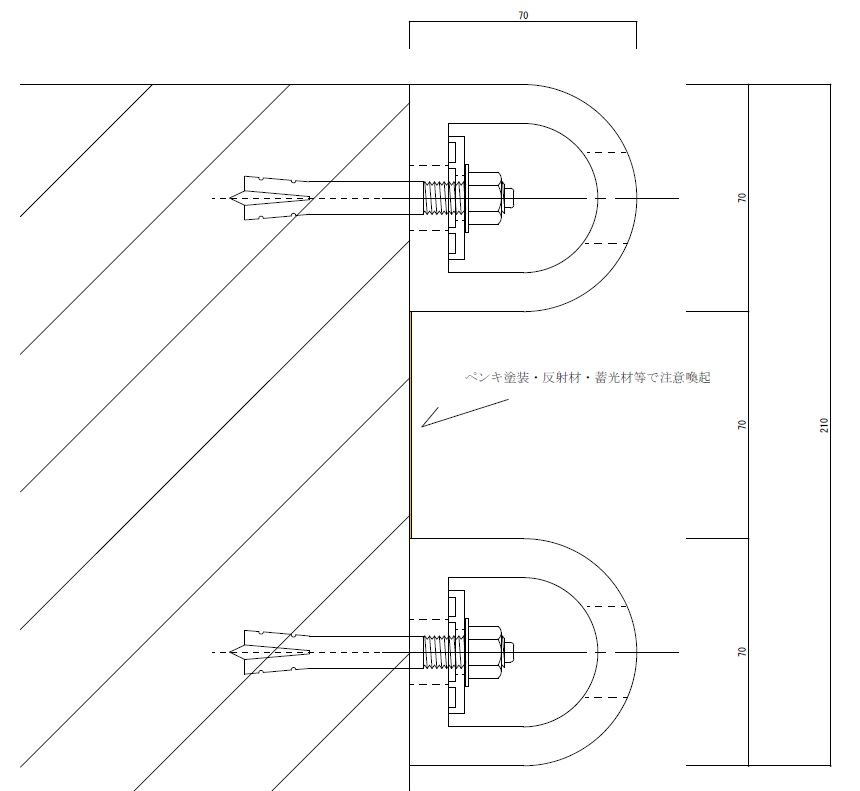

• D型中空タイプで最も剛性の高い（弊社試験結果による）PCD-7070を２段配置
  • 中央空間を色付け等することにより注意を促すことが可能です。
    • 製品コストはPCD-1315の１段配置より低価格で実現できます



寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。

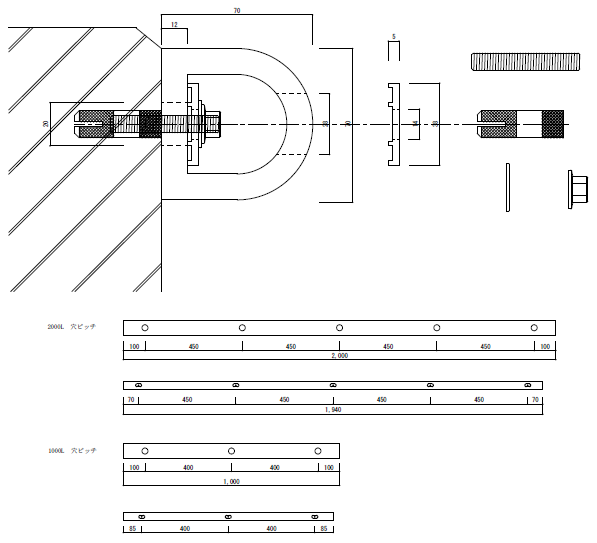

詳細図は、図面データよりダウンロードしてご確認ください
