PCD-1010/1010Y
PCD-1010/PCD-1010Y
PCD-1010 押さえ金物アルミ製
PCD-1010-S 押さえ金物Steel製

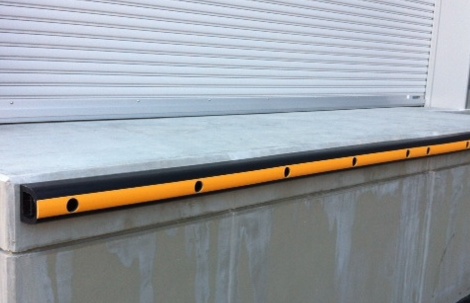

PCD-1010Y 押さえ金物アルミ製 イエローライン入り
PCD-1010Y-S 押さえ金物Steel製 イエローライン入り
- 生産形態 受注生産 押出し成型
- 製品名 プラットホームクッションＤ型
- 型式 PCD-1010 PCD-1010-S PCD-1010Y PCD-1010Y-S
- 本体材質 合成ゴム 型式の末尾Yはイエローライン成型
- 材質 合成ゴム
- 定尺 2000ｍｍ（最長）
- 寸法公差＝ドイツ技術者協会:VDI-2005 3級に準ずる
- 寸法公差については、ゴム製品の寸法公差表を参照下さい
- 長さ公差＝±0.25%
製品の取付けと寸法公差について
- 製品安全データ 中空タイプ
取付には、ボルトナットのほかに外径約32～36φ程度の平ワッシャーが必要です
- 主な使用用途
- プラットホームに
- 台車が通る通路部に
- 大型貨物自動車に
- 船舶に
- 港に
- 空港に
- ガードレールとして
取付要領
- 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
- アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
- 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30～50ｍｍのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。
- アンカー打設と取付作業は、同じ事業者が施工することを推奨いたします
寸法精度について
弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。
PCD-1010のアップグレード製品は、PCS-100です

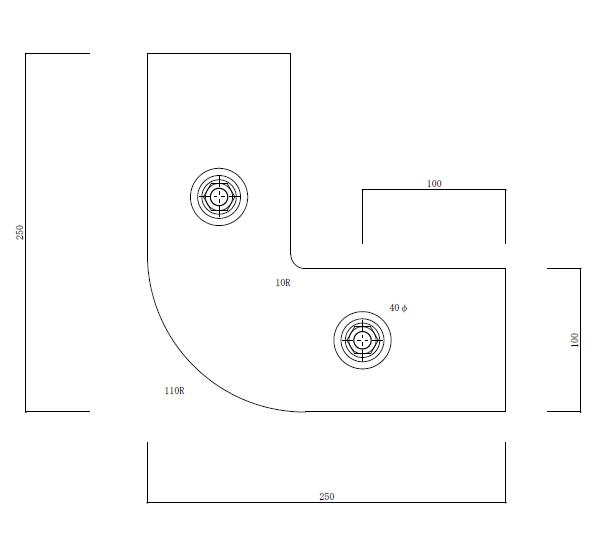

1010-L 床付けコーナー
・Option Parts
・製品型番 1010-L
・色 黒
・対応製品 PCD-1010 PCS-100

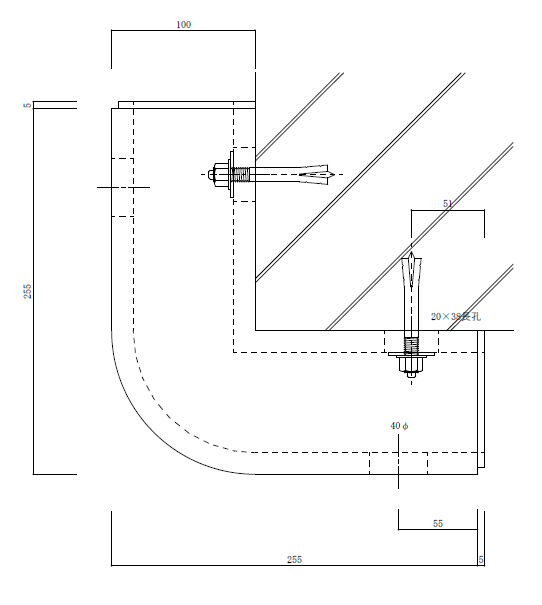

1010-DB 出隅コーナー
・Option Parts
・製品型番 1010-DB
・色 黒
・対応製品 PCD-1010 PCS-100
・1010DB取付時注意点へ

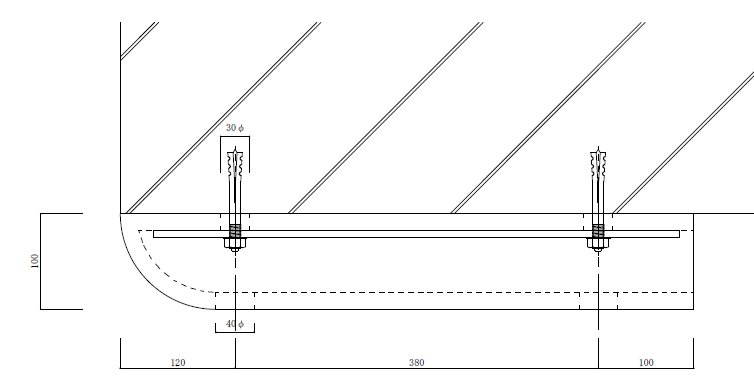

1010-600END スムーズ・エンド
・Option Parts
・製品型番 1010-600END
・色 黒
・対応製品 PCD-1010 PCS-100

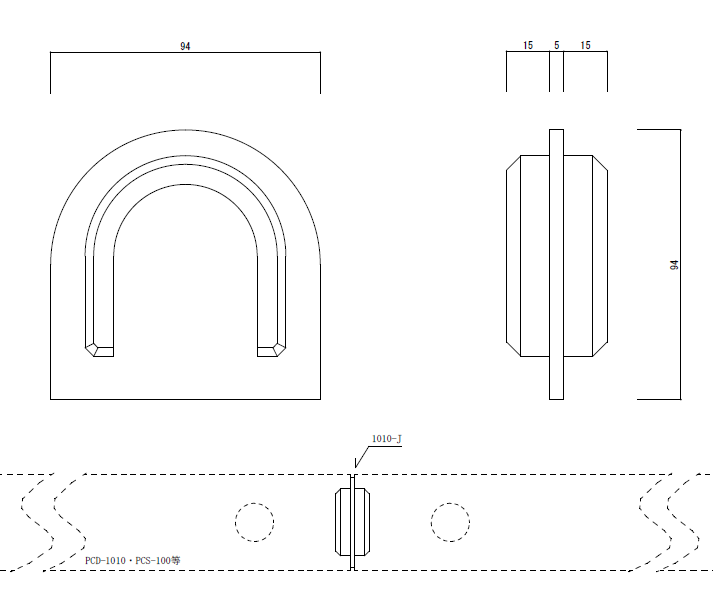

1010-J ジョイントパーツ
・Option Parts
・製品型番 1010-J
・色 黒
・対応製品 PCD-1010 PCS-100

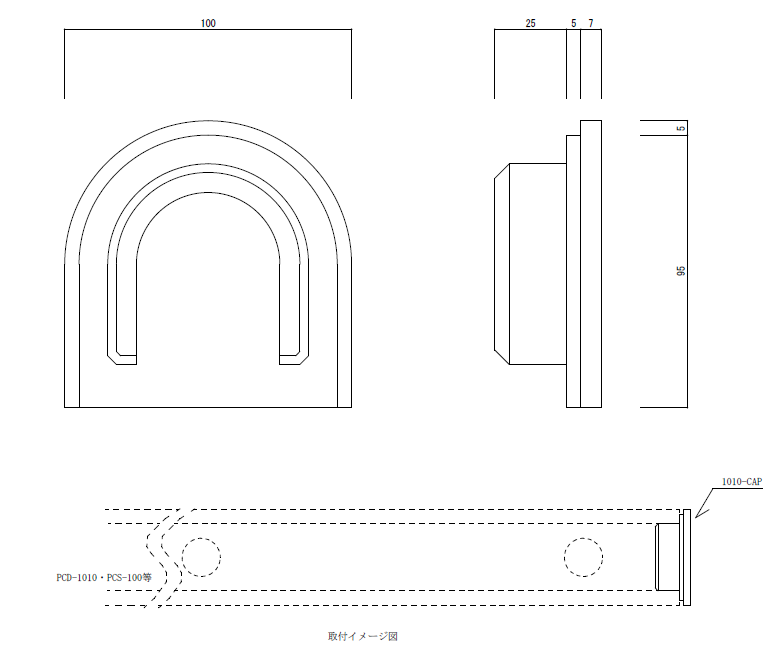

1010-CAP エンドキャップ
・Option Parts
・製品型番 1010-CAP
・色 黒
・対応製品 PCD-1010 PCS-100

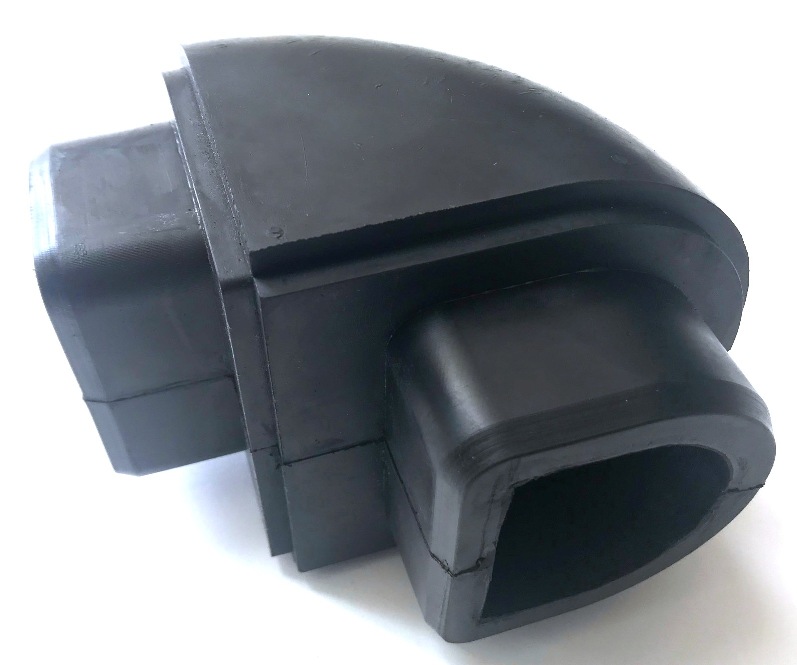

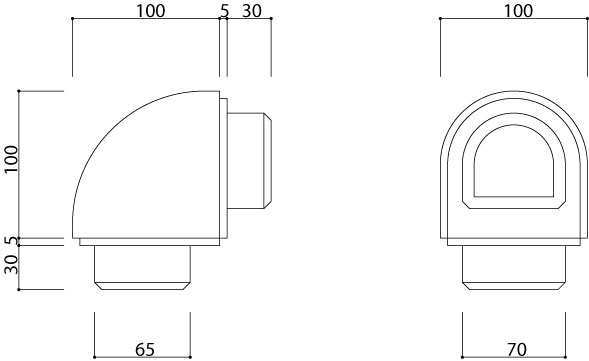

1010-DA 出隅コーナーAタイプ
PCD-1010・1010Y用/出隅コーナーAタイプ
- 型式番号 1010-DA
- 重量 約1kg
- 出荷単位 1個～
- のみ込み長＝30ｍｍ
- 目 地 部＝5ｍｍ

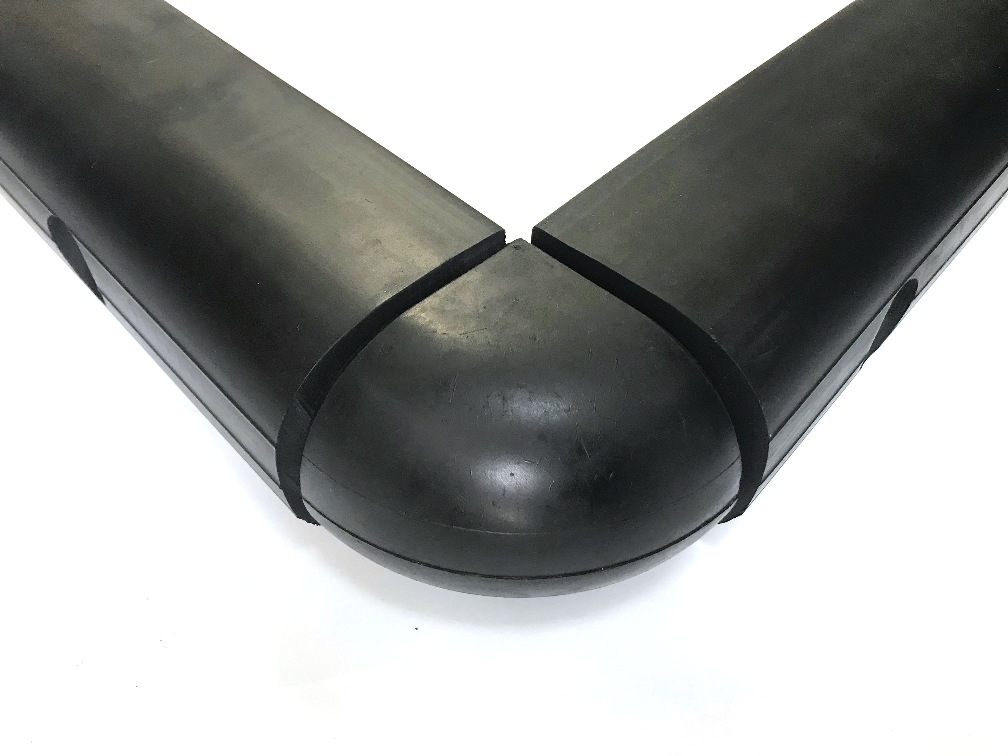

取付イメージ
PCD-1010は端部より5ｍｍ控えが目安です
№28000 №37000Y
